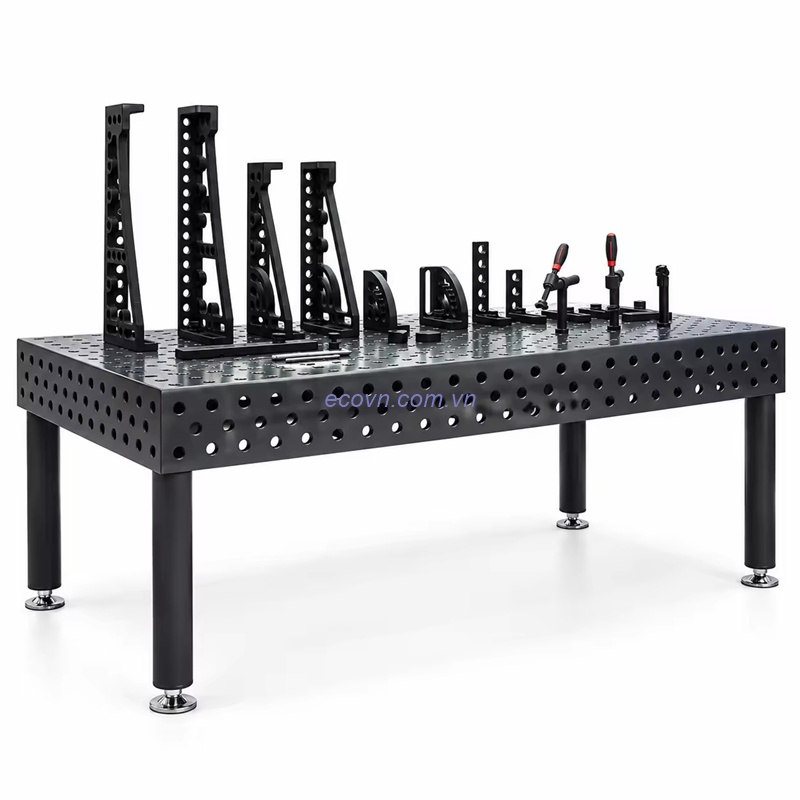

Bàn gá hàn thép 3D D28 1000×1000mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.
Bàn sử dụng hệ lỗ D28 – đường kính 28 mm, kết hợp với các phụ kiện gá hàn D28 để tạo thành hệ thống định vị có thể thay đổi theo từng sản phẩm. Kích thước mặt bàn 1000×1000 mm phù hợp với các chi tiết và cụm kết cấu có kích thước vừa, đồng thời thuận tiện cho việc bố trí nhiều điểm gá trên mặt bàn.
Thiết kế 3D cho phép tận dụng cả mặt bàn và các mặt đứng để bố trí chốt, cữ, khối đỡ và kẹp, từ đó tạo nhiều phương án gá khác nhau.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D28 – Ø28 mm |
| Kích thước mặt bàn | 1000 × 1000 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Công dụng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D28 |
| Ứng dụng | Gia công cơ khí, hàn kết cấu, lắp ráp, chế tạo jig và đồ gá |
Lưu ý: Độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần được xác nhận theo từng phiên bản hoặc bản vẽ sản phẩm thực tế.
Hệ lỗ D28 là nền tảng để bố trí các phụ kiện trên bàn gá. Với đường kính lỗ lớn, hệ phụ kiện D28 có thể đáp ứng nhiều phương án gá cho các chi tiết và kết cấu cơ khí khác nhau.
Một cấu hình gá cơ bản có thể sử dụng:
Chốt định vị → cữ chặn → khối đỡ → đặt phôi → căn chỉnh → kẹp cố định.
Tùy hình dạng sản phẩm, người dùng có thể bổ sung khối V, khối góc, bộ điều chỉnh độ cao hoặc các loại kẹp khác để tạo điểm tựa và vị trí định vị phù hợp.
Mua bàn hàn kích thước 2000x1000mm tại đây
Mua bàn hàn kích thước 1500x1000mm tại đây
Với diện tích làm việc 1000×1000 mm, bàn có thể được sử dụng cho nhiều công việc cơ khí như:
Gá hàn khung hộp và khung máy.
Gia công giá đỡ, bệ đỡ và tay đỡ.
Chế tạo jig và đồ gá cơ khí.
Định vị các cụm chi tiết trước khi hàn.
Gá kết cấu thép có kích thước vừa.
Lắp ráp cụm chi tiết theo bản vẽ.
Căn chỉnh chi tiết trước và sau quá trình hàn.
Kích thước bàn tương đối gọn cũng thuận tiện cho những khu vực sản xuất cần bố trí nhiều bàn gá hoặc thường xuyên thay đổi cấu hình sản phẩm.
Trong gia công và lắp ráp cơ khí, việc xác định chuẩn và duy trì vị trí tương quan giữa các chi tiết là yếu tố quan trọng.

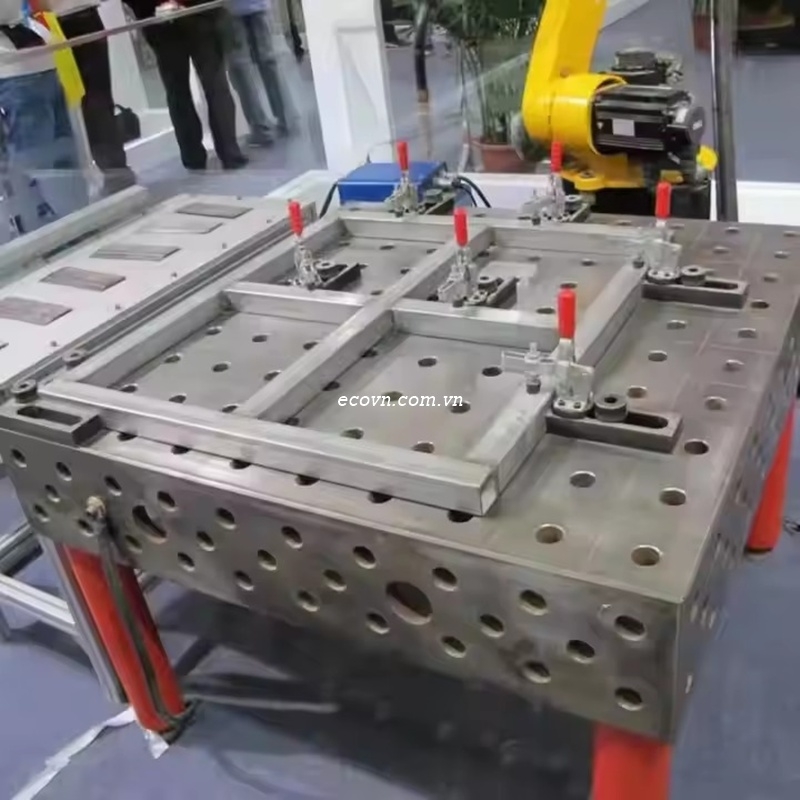

Bàn gá hàn 3D D28 tạo nền tảng để bố trí các điểm chuẩn theo bản vẽ. Người dùng có thể sử dụng chốt, cữ và khối đỡ để xác định vị trí trước khi dùng kẹp cố định phôi.
Khi sử dụng cho các công việc yêu cầu độ chính xác cao, cần xem xét đồng thời độ phẳng của bàn, độ chính xác vị trí lỗ, độ chính xác của phụ kiện, phương pháp căn chỉnh và quy trình kiểm tra. Không nên đánh giá độ chính xác chỉ dựa trên kích thước lỗ D28 hoặc việc bàn có thiết kế 3D.

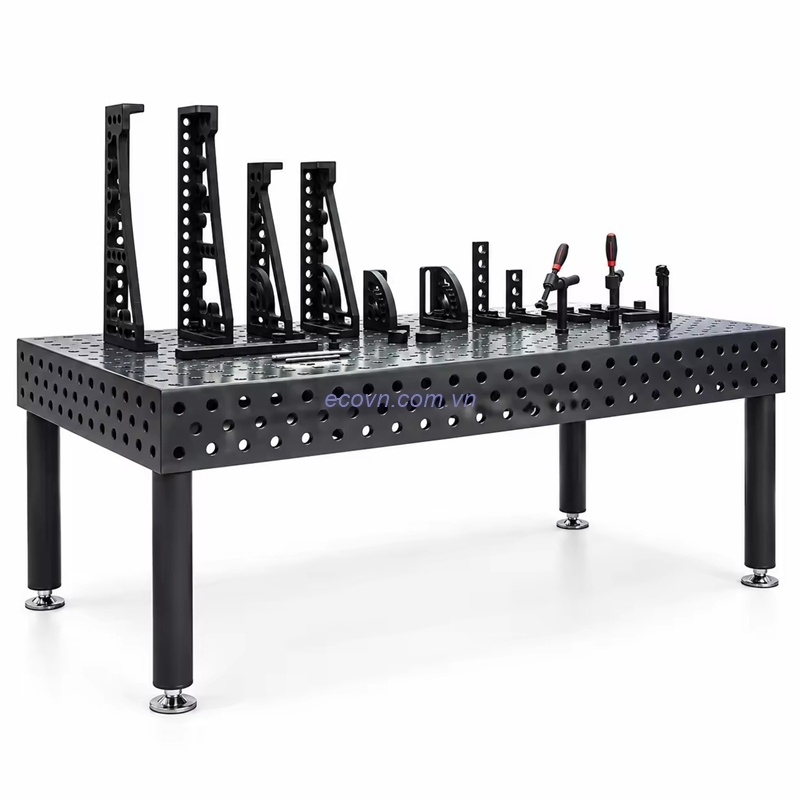

Bàn D28 1000×1000 mm có thể kết hợp với nhiều nhóm phụ kiện:
Chốt định vị: xác định vị trí của phôi theo điểm chuẩn.
Cữ định vị: tạo mặt chặn và giới hạn chuyển động.
Khối đỡ: tạo điểm tựa cho các vị trí cần nâng hoặc đỡ phôi.
Kẹp định vị: giữ chặt chi tiết trong quá trình căn chỉnh và hàn.
Khối V: hỗ trợ gá các loại ống, thanh tròn và chi tiết dạng trụ.
Bộ điều chỉnh độ cao: hỗ trợ thay đổi cao độ của điểm đỡ theo yêu cầu gá.
Sự kết hợp giữa bàn và phụ kiện D28 giúp người dùng có thể thay đổi cấu hình đồ gá khi chuyển sang sản phẩm mới.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
So với việc sử dụng các bộ gá cố định cho từng sản phẩm, bàn gá hàn 3D D28 cho phép tái sử dụng bàn và phụ kiện cho nhiều cấu hình gá khác nhau.
Người thợ có thể thay đổi vị trí chốt, cữ, khối đỡ và kẹp theo kích thước thực tế của phôi. Điều này đặc biệt hữu ích đối với xưởng gia công nhiều loại sản phẩm hoặc thường xuyên thay đổi kích thước kết cấu.

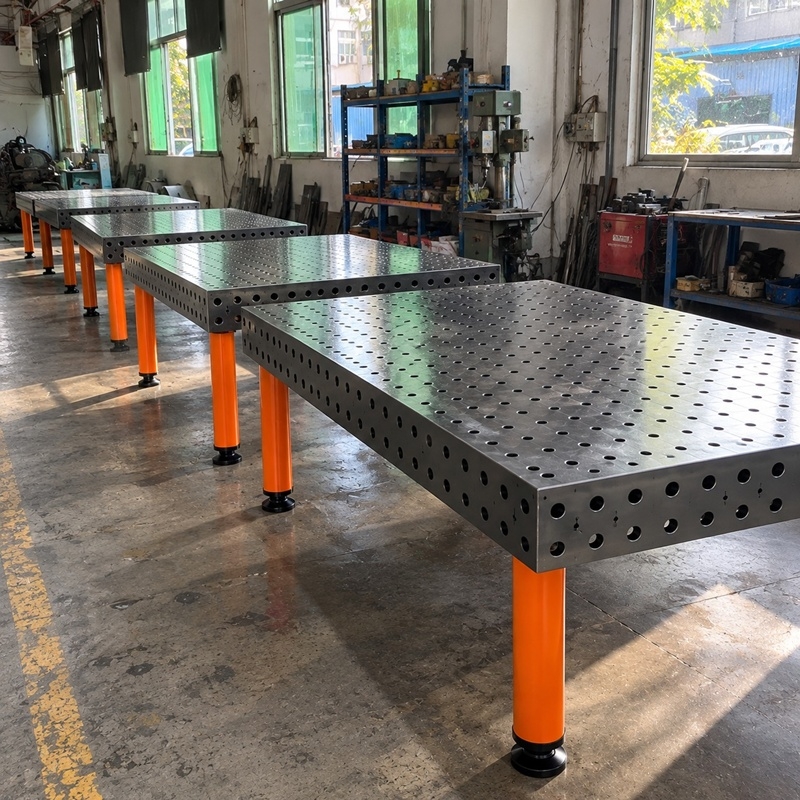

Bàn 1000×1000 mm cũng có thể được sử dụng như một khu vực gá độc lập hoặc kết hợp với các bàn khác khi cần mở rộng không gian làm việc.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D28/D16 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Với bàn gá hàn thép 3D D28 1000×1000mm, khách hàng có thể lựa chọn cấu hình bàn và phụ kiện dựa trên kích thước phôi, phương án định vị và yêu cầu sử dụng thực tế.
ECO Kinh Bắc hỗ trợ tư vấn bàn gá hàn, phụ kiện D28 và phương án bố trí đồ gá phù hợp với từng nhu cầu sản xuất.
