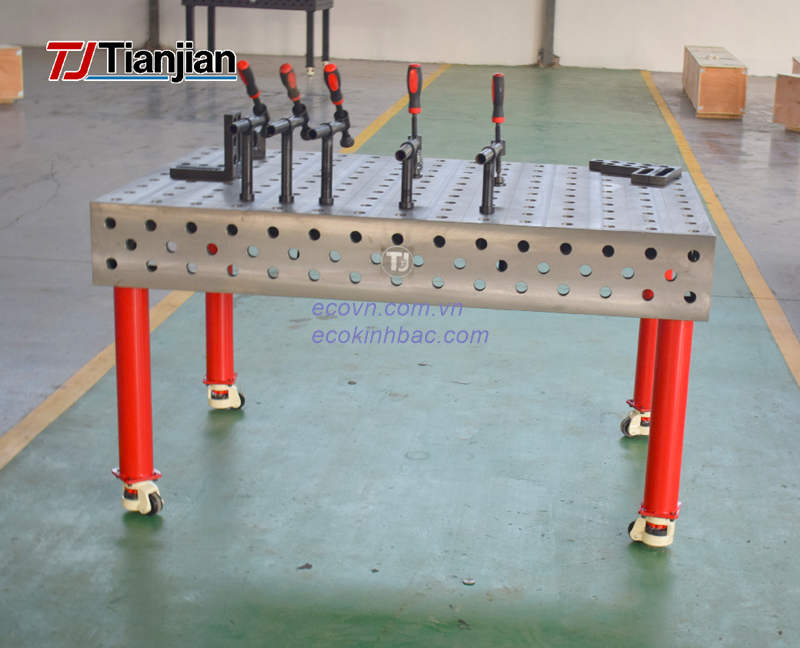

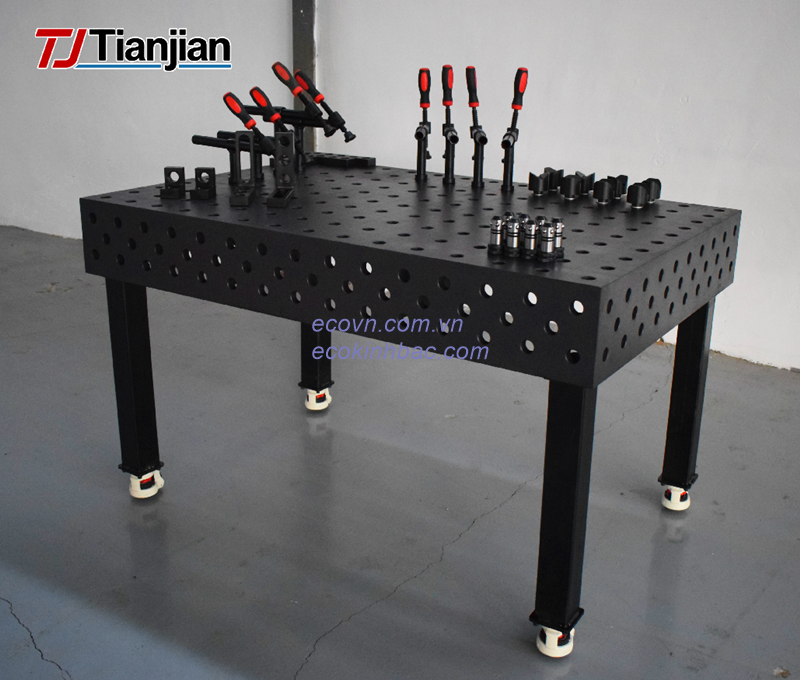

Bàn gá hàn thép 3D D28 1200×1200mm là hệ thống bàn gá được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các sản phẩm cơ khí.

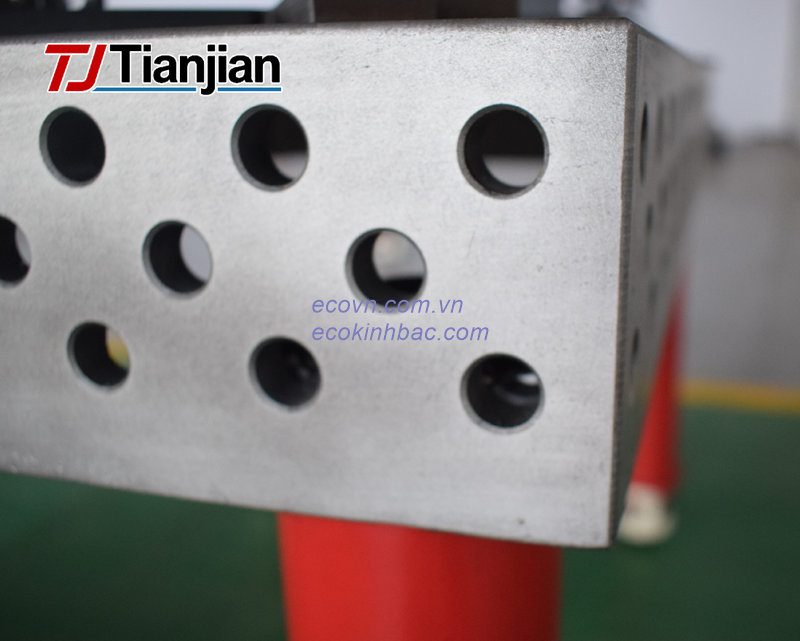

Bàn sử dụng hệ lỗ D28 – đường kính lỗ 28 mm, cho phép kết hợp với các loại phụ kiện gá hàn D28 như chốt định vị, cữ chặn, khối đỡ, kẹp và các phụ kiện tạo góc.
Kích thước 1200×1200 mm tạo mặt bàn vuông, thuận tiện cho việc bố trí phôi và các điểm gá theo nhiều hướng. Thiết kế 3D giúp người dùng có thêm các mặt đứng để hỗ trợ định vị và gá các chi tiết có hình dạng hoặc kết cấu phức tạp.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D28 – Ø28 mm |
| Kích thước mặt bàn | 1200 × 1200 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D28 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, chế tạo jig và đồ gá |
Lưu ý: Độ dày mặt bàn, cấp chính xác, độ phẳng, bước lỗ, cấu hình chân bàn và xử lý bề mặt cần được xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.
Với đường kính lỗ 28 mm, bàn D28 có thể kết hợp với hệ thống phụ kiện D28 để xây dựng cấu hình gá theo từng loại sản phẩm.
Người dùng có thể bố trí chốt định vị để xác định vị trí, sử dụng cữ chặn và khối đỡ để tạo điểm tựa, sau đó dùng kẹp gá để giữ phôi trong quá trình căn chỉnh và hàn.
Một trong những ưu điểm của hệ thống bàn gá 3D là các phụ kiện có thể tháo lắp và thay đổi vị trí. Khi chuyển sang sản phẩm khác, người sử dụng có thể điều chỉnh lại cấu hình gá thay vì phải chế tạo một bộ đồ gá hoàn toàn mới.
Mua bàn hàn kích thước 1500x1500mm tại đây
Mua bàn hàn kích thước 1500x1000mm tại đây
Mặt bàn 1200×1200 mm phù hợp để bố trí các chi tiết có kích thước vừa và các cụm kết cấu cần nhiều điểm gá.
Bàn có thể được ứng dụng trong:
Gá hàn khung hộp và khung máy.
Gia công giá đỡ, bệ đỡ và kết cấu thép.
Chế tạo jig và đồ gá cơ khí.
Gá các cụm chi tiết trước khi hàn.
Lắp ráp kết cấu kim loại.
Định vị bản mã và các chi tiết cơ khí.
Căn chỉnh sản phẩm theo bản vẽ.
Hỗ trợ kiểm tra vị trí tương quan giữa các chi tiết.
Dạng bàn vuông 1200×1200 mm cũng thuận tiện khi cần bố trí phôi theo nhiều hướng hoặc thay đổi hướng gá trong quá trình gia công.
Trong các công việc yêu cầu kiểm soát vị trí lắp ráp, bàn gá đóng vai trò tạo nền tảng chuẩn để bố trí các điểm định vị và kẹp giữ phôi.
Với hệ thống D28, người dùng có thể xây dựng cấu hình gá dựa trên kích thước và hình dạng thực tế của sản phẩm. Các chốt, cữ và khối đỡ giúp xác định vị trí, trong khi kẹp gá giữ chi tiết ổn định trong quá trình thao tác.
Tuy nhiên, hệ lỗ D28 và kích thước bàn không tự động quyết định độ chính xác của sản phẩm cuối cùng. Khi sử dụng trong cơ khí chính xác, cần xem xét đồng thời độ phẳng của bàn, độ chính xác vị trí lỗ, chất lượng phụ kiện, phương pháp định vị, khả năng gá giữ và quy trình kiểm tra.
Bàn gá hàn thép 3D D28 1200×1200 mm có thể kết hợp với nhiều nhóm phụ kiện:
Chốt định vị: xác định vị trí tương quan của phôi.
Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động của chi tiết.
Khối đỡ: nâng đỡ và tạo điểm tựa cho phôi.
Kẹp gá: giữ chi tiết trong quá trình căn chỉnh và hàn.
Khối V: hỗ trợ gá các loại ống, thanh tròn và chi tiết dạng trụ.
Phụ kiện góc: hỗ trợ định vị các kết cấu cần tạo góc 45°, 90° hoặc các vị trí đặc biệt.
Sự kết hợp giữa bàn D28 và phụ kiện giúp tạo thành hệ thống đồ gá có khả năng thay đổi và tái sử dụng cho nhiều sản phẩm.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Một quy trình gá có thể thực hiện theo các bước:
Xác định chuẩn → bố trí cữ và chốt → lắp khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện.
Đối với các sản phẩm yêu cầu độ chính xác cao, việc kiểm tra trước khi hàn và kiểm tra lại sau khi hàn giúp phát hiện sớm sai lệch vị trí hoặc biến dạng.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn thép 3D D28 1200×1200mm có thể được tư vấn theo nhu cầu về kích thước, phương án gá và loại chi tiết cần gia công.
Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn lựa chọn bàn và phụ kiện phù hợp với yêu cầu sử dụng thực tế.
